KM1004, KM1014 | 32 通道數字量輸入端子模塊，24 V DC

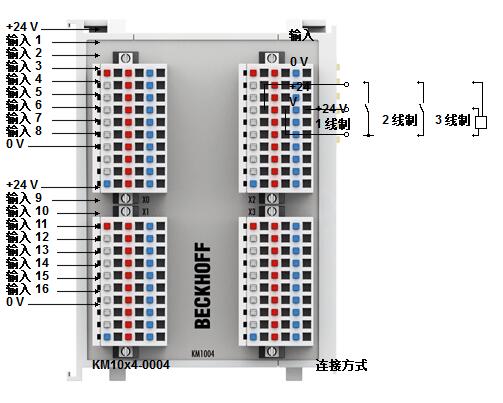

端子模塊 KM1004 和 KM1014 含 32 點數字量輸入，每 8 個通道連接 1 個插拔式連接器，結構 為緊湊，安裝密度高。控制信號在電氣隔離的狀態下被傳送到上 自動化設備。同標準總線端子模塊 樣，KM 端子模塊集成在 I/O 系統中。使用彈簧型插拔式連接器進行連接，有 1 針或 3 針型可選。連接器內集成有 LED，用來指示電纜上每個通道的信號狀態。KM1004 和 KM1014 帶有不同速度的輸入濾波。
| 技術參數 |
KM1004 |
KM1014 |
| 輸入點數 |
32 (4 x 8) |
| 額定電壓 |
24 V DC (-15 %/+20 %) |
| “0“ 信號電壓 |
-3…+5 V |
| “1“ 信號電壓 |
15…30 V |
| 輸入濾波 |
3.0 ms |
0.2 ms |
| 輸入電流 |
5 mA |
| K-bus 電流消耗 |
3 mA |
| 電氣隔離 |
500 Vrms (K-bus/現場電位) |
| 過程映像中的位寬 |
32 inputs |
| 組態 |
無地址或組態設置 |
| 外形尺寸 (W x H x D) |
75 mm x 100 mm x 55 mm |
| 重量 |
約 90 g（包括 1 針連接器）；約 110 g（包括 3 針連接器） |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 訂貨信息 |
|
| KM10x4-0000 |
32 通道數字量輸入 （3.0 ms），無連接器 |
| KM10x4-0001 |
32 通道數字量輸入（3.0 ms），1 針連接器 （無狀態 LED） |
| KM10x4-0002 |
32 通道數字量輸入（3.0 ms），1 針連接器 （有狀態 LED） |
| KM10x4-0004 |
32 通道數字量輸入（3.0 ms），3 針連接器 （有狀態 LED） |
| KM10x4-0000 |
32 通道數字量輸入 （0.2 ms），無連接器 |
| KM10x4-0001 |
32 通道數字量輸入 （0.2 ms）， 1 針連接器 （無狀態 LED） |
| KM10x4-0002 |
32 通道數字量輸入 （0.2 ms）， 1 針連接器 （有狀態 LED） |
| KM10x4-0004 |
32 通道數字量輸入 （0.2 ms）， 3 針連接器 （有狀態 LED） |
