1、儀器開機
儀器在關機狀態下，長按

鍵約3秒鐘，儀表上電。儀表顯示“開機界面”約8秒，然后會切換到“主菜單頁面”,如下圖所示：

2、儀表關機
儀器在開機狀態下，長按

鍵約3秒鐘，儀表關機。

3、SD卡插拔
SD卡插入
在儀表下側寫有SD卡的位置，將SD卡有銅觸電的面朝下，輕輕插入，用大拇指的指甲向內頂SD卡，在SD卡正好沒入卡槽，并聽到微弱的“嗒”聲后，標示SD卡插入完成。
SD卡拔出
用大拇指的指甲相內頂SD卡，在聽到微弱的“嗒”聲后，將手指移開，SD卡會自動從插槽彈出，再將SD卡從儀表取出。
開機狀態下插拔
插拔的方法與上面講的相同。在SD卡插入之前，儀表的SD卡圖標顯示為

，表示儀表沒有檢測到SD卡，當SD卡插入后大約1秒鐘，儀表的SD卡圖標會變?yōu)?/span>

，表示儀表已經檢測到SD卡。

4、使用外接DC電源
儀表處于開機或關機狀態都可以使用外接DC電源，開機狀態下，使用外接DC電源可以給儀表供電的同時，給電池充電。儀表關機狀態下，使用外接DC電源則只給電池供電。充電狀態下，儀表電源插孔旁的發光二管常亮。
接入DC電源
將電源線的端插入儀表下部標有DC 5V的插孔，將電源線的另端插入交流插座。
斷開DC電源
將電源線連接交流插座的端拔出。將電源線插入儀表的另端拔出。

5、測量功能的選擇

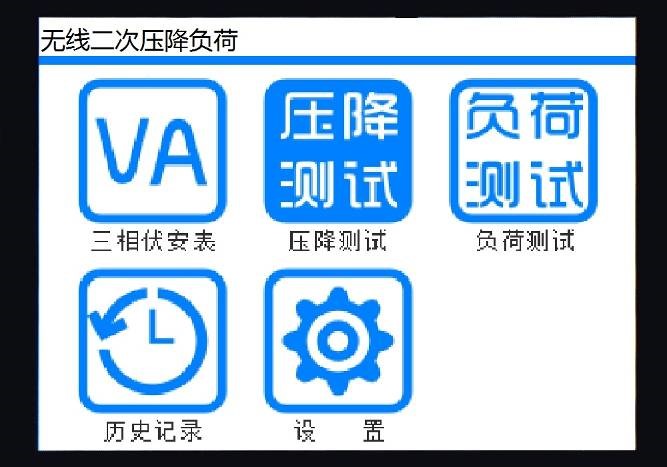

儀表所具有的功能如圖1所示，三相伏安表，壓降測試(PT端)，壓降測試(電表端),歷史記錄，系統設置。
儀表開機后，進入“主菜單”頁面。在“主菜單”頁面下使用←，→方向鍵選擇功能，再按ENTER鍵進入該功能。

6、界面導覽

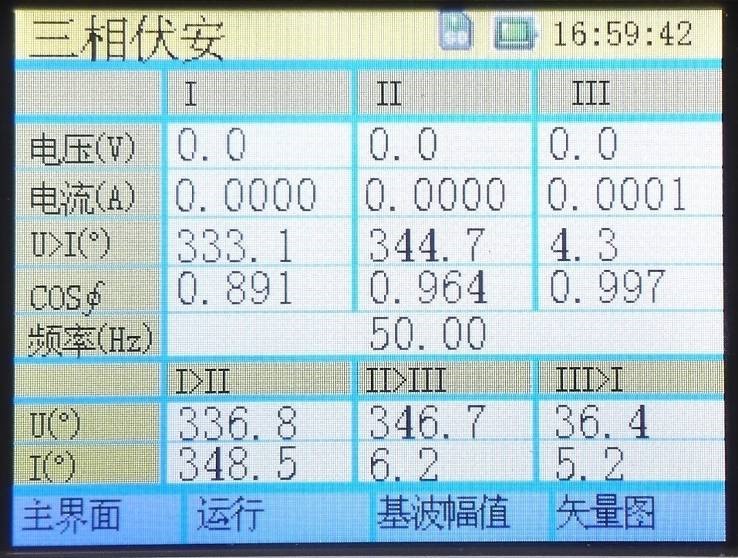

下面以“三相伏安”功能中的頁面為例進行說明，如圖2所示。
功能指示
圖2中界面左上角的“三相伏安”表示當前處在何種測量功能。
狀態圖標指示
下圖界面中上部共有兩種狀態圖標，分別表示SD卡狀態，以及電池電量狀態。
三相伏安-基波測量

時間指示：
圖2中界面右上部為時間顯示區域，表示當前的時間。
功能鍵提示
圖2界面的底部是功能鍵提示區域，指示代表F1，F(xiàn)2，F(xiàn)3，F(xiàn)4這四個按鍵的功能，如果某個按鍵對應的區域為空，則表示，該按鍵在本界面不起作用。如本界面下，F(xiàn)1鍵表示返回主界面，F(xiàn)2鍵表示頁面停止刷新，F(xiàn)3鍵表示當前處在基波幅值測量狀態，F(xiàn)4鍵表示進入矢量圖界面。
顯示操作區域
上圖界面的中部為顯示操作區域，在該區域顯示測量結果，更改參數設置等操作。
狀態圖標說明
SD卡狀態說明：

表示未檢測到SD卡，

表示檢測到SD卡。
電池電量狀態說明：

，

分別表示電池電量由低到高。如果當前處在充電狀態，則快速依次顯示

，

。

7、按鍵使用說明
儀表共有11個按鍵，分別為F1，F(xiàn)2，F(xiàn)3，F(xiàn)4四個功能鍵， MENU鍵，ENTER鍵和↑，↓，←，→四個方向鍵，

鍵電源開關鍵。下面分別說明：
F1，F(xiàn)2，F(xiàn)3，F(xiàn)4功能鍵：
四個功能鍵的定義在每個界面下可能不樣，具體的定義在液晶屏對應的區域有文字提示。
MENU鍵：
該鍵的功能是儀表返回“主菜單”界面。不論當前儀表處于何種狀態，觸發該鍵后儀表均會進入“主菜單”界面。用戶可在該界面下重新選擇需要的功能進行操作。
ENTER鍵：
該鍵的功能為確認輸入或確認選項。該鍵的使用會在各功能使用說明中具體說明。
↑，↓，←，→方向鍵：
分別為上/下/左/右四個方向鍵，這些鍵用來改變選項，參數設置值和翻頁等，這些鍵的使用請參考各功能使用說明中具體說明。
鍵電源開關鍵：
該鍵為儀表電源控制鍵。在關機狀態下，用戶長按大約3秒鐘，儀表會上電開機。在開機狀態下，用戶長按該鍵大約3秒鐘，儀表會斷電關機。
