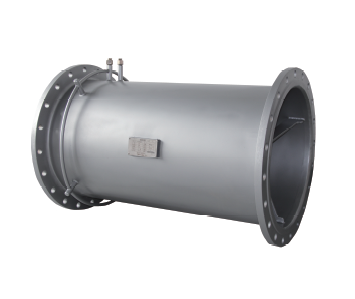

MDS51系列智能V錐流量計

價  格:詢價

產  地:上海更新時間:2024-10-30 17:19

品  牌:其他型  號:

狀  態:正常點擊量:2371

400-006-7520
聯系我時,請說明是在上海非利加實業有限公司上看到的,謝謝!

上海非利加實業有限公司

聯 系 人: 上海非利加實業有限公司

電   話: 400-006-7520

傳   真: 400-006-7520

配送方式: 上海自提或三方快遞

聯系我時請說在上海非利加實業有限公司上看到的,謝謝!




產品參數


產品介紹



美***Madshen V錐流量傳感器改變傳統的流體向中心收縮而壓損大的缺點,而是軸對稱的邊壁收縮方式下的逐漸收縮和逐漸擴散。這是 次節流裝置的節流、收縮的全新變革,在節流裝置結構設計上是 次重大的突破。不僅解決了老式差壓流量計所存在的技術缺陷,而且具有其他測量原理的流量傳感器計所不具備的優點。

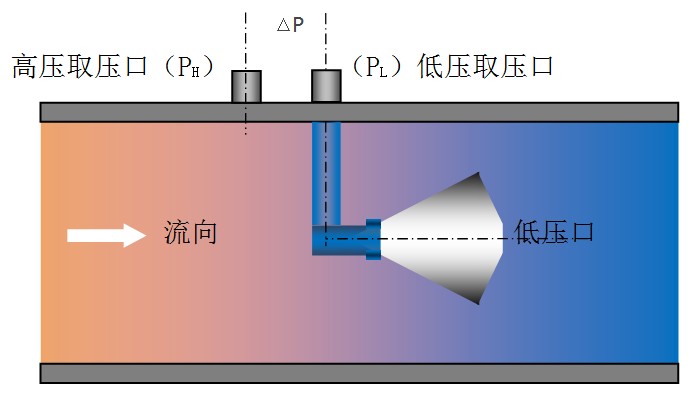

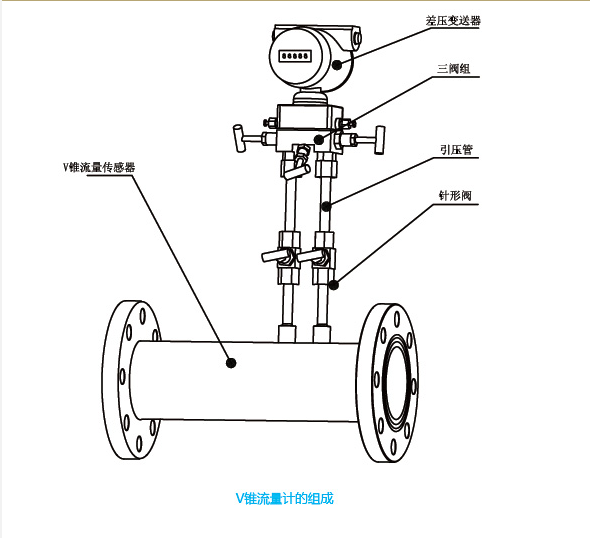

V形錐體和導流管是預 經過精密加工好的,流體在流經V錐體時,V錐體的結構和形狀使得流體在收縮前有 個平滑的過度區,流體并不是被迫收縮到管道中心線附近,而是逐漸朝向管內邊壁收縮,在前后兩端會產生差壓,配上相應的差壓變送器和附件(三組閥、取壓閥等)組成V錐流量計,從而測量出流量。

流量公式:

其中:

—等效直徑比

ρ—流體工況條件下的密度

D—管道內徑

K—K系數(與節流件形式(流束收縮系數)直徑比,取壓方式,雷諾數及管道粗糙度有關

d—V錐節流件的 大橫截面處的直徑

qv—體積流量

ε—氣體膨脹系數(對于不可壓縮液體ε=1)



1、公稱通徑:DN15~DN2000

2、公稱壓力:0~40MPa

3、精度:準確度等 為0.5%(差壓變送器的準確度應高于0.2 ,含0.2 )

4、重復性:優于0.1%

5、介質溫度范圍:可以實現-40~700℃的介質的流量測量

6、量程比通常為10:1

7、壓損?。和瑯拥?beta;值,***壓力損失是孔板壓力損失的1/3~1/5

8、測量流體:幾乎適用于所用蒸汽、氣體、液體介質的測量

9、前后直管段:3D(前),1D(后),方管V錐流量計無需前后直管段

11、結構材料材質:

 部件名稱  材質
測量管和法蘭 304不銹鋼、20#碳鋼、其他
V錐體和連接附件 304不銹鋼,
取壓口 304不銹鋼
三閥組(附件、可選) 304不銹鋼
引壓管(附件、可選) 304不銹鋼
冷凝罐(附件、可選) 304不銹鋼
排污閥(附件、可選) 304不銹鋼



 部件名稱  材質
測量管和法蘭 304不銹鋼、20#碳鋼、其他
V錐體和連接附件 304不銹鋼,
取壓口 304不銹鋼
三閥組(附件、可選) 304不銹鋼
引壓管(附件、可選) 304不銹鋼
冷凝罐(附件、可選) 304不銹鋼
排污閥(附件、可選) 304不銹鋼

12、外表涂層:

 傳感器測量管材質  外表涂層
全不銹鋼304 噴不銹鋼砂
測量管為碳鋼 銀灰色環氧樹脂漆

13、防爆等 (差壓變送器):隔爆、本安、不防爆可供選擇(差壓變送器)

14、供電電源(差壓變送器):12~24VDC,

15、輸出信號(差壓變送器):4~20mA或HART協議

16、顯示及輸出:

 差壓變送器  現場顯示
配多參數變送器 瞬時流量 累積流量
配差壓變送器 與差壓范圍相對應的差壓值



 MDS51  V錐流量傳感器選型表



MDS 51

V錐流量傳感器

過程連接

A

法蘭式

B

直接焊接式

C

方管式

D

其它形式,訂貨時說明

傳感器口徑

15

DN15

25

DN25

50

DN50

65

DN65

80

DN80

100

DN100

——

材       質

A

整體304

B

管道,法蘭為碳鋼,錐體為304.

C

整體316

D

其它材質

額定壓力

6

額定壓力0.6MPa

10

額定壓力1.0MPa

16

額定壓力1.6MPa

25

額定壓力2.5MPa

40

額定壓力4.0MPa

——

420

額定壓力42MPa

取壓口形式

S

承插口

G

錐管螺紋1/2”NPT或ZG1/2”

F

法蘭取壓

R

其它

密封面形式

RF

突面密封

MF

凹凸面密封

TG

榫槽面密封

RJ

環連接面密封

Q

其它方法

連接附件

C

常溫

H

高溫

W

贓污

Z

其它

法蘭標準

GB

***標

HG

化工部標準

JB

原機械部標準

ASME

美標

Q

其它標準
